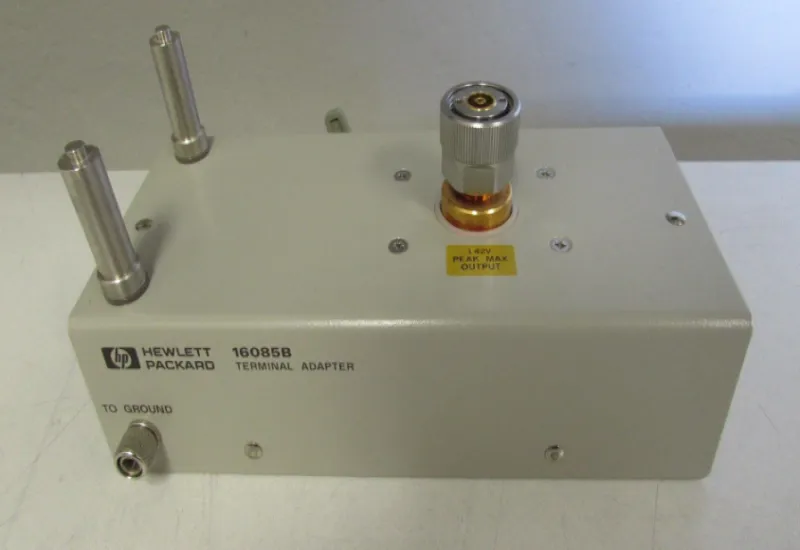

La Agilent 16085B es un adaptador diseñado para convertir la configuración de medición de 4 terminales par (4TP) de instrumentos de impedancia HP/Agilent hacia una interfaz coaxial APC-7. Su función principal es facilitar la conexión de fixtures especializados para caracterización eléctrica de componentes discretos y dispositivos electrónicos de precisión.
Este adaptador es ampliamente utilizado en laboratorios de validación, análisis de componentes, desarrollo electrónico y pruebas de calidad, especialmente en aplicaciones donde se requiere reducir errores de medición asociados a impedancias parásitas, conexiones inestables o adaptaciones improvisadas.
Compatibilidad con fixtures de medición
La terminal adapter 16085B permite utilizar fixtures especializados para diferentes geometrías de componentes electrónicos, incluyendo:
- Agilent 16092A
- Agilent 16093A
- Agilent 16093B
Gracias a esta compatibilidad, el sistema puede adaptarse rápidamente a múltiples tipos de dispositivos bajo prueba sin modificar el instrumento principal.
Principio de funcionamiento
El adaptador convierte la arquitectura de medición de alta precisión tipo 4-terminal-pair hacia una interfaz APC-7 de dos terminales, manteniendo bajas impedancias residuales y minimizando errores derivados de:
- Inductancia residual
- Capacitancia parásita
- Resistencia de contacto
- Acoplamiento electromagnético
Este tipo de configuración resulta especialmente importante en mediciones de:
- ESR de capacitores
- Inductancia de bobinas
- Impedancia compleja
- Caracterización de componentes RF
- Validación de componentes pasivos
La utilización de conectores APC-7 permite además mantener una excelente integridad eléctrica en mediciones de alta frecuencia.
Capacidades del Agilent 16085B
- Conversión de sistema 4TP a APC-7 coaxial
- Integración rápida con fixtures HP/Agilent
- Compatible con mediciones de alta precisión
- Soporte para componentes axiales, radiales y SMD
- Reducción de errores por conexiones improvisadas
- Adecuado para laboratorios de I+D y validación electrónica
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Rango de frecuencia | DC a 40 MHz |
| Bias DC máximo | ±40 V |
| Conector | APC-7 |
| Configuración | 2 terminales sobre sistema 4TP |
| Peso | ~550 g |
Aplicaciones industriales y de laboratorio
- Caracterización de capacitores y bobinas
- Medición de ESR y factor Q
- Validación de componentes pasivos
- Desarrollo de hardware electrónico
- Laboratorios EMC y precompliance
- Ingeniería de confiabilidad electrónica
- Análisis de componentes RF
- Control de calidad en manufactura electrónica
Beneficios del servicio de alquiler
Disponibilidad inmediata para proyectos específicos
El alquiler permite acceder a instrumentación especializada sin necesidad de realizar una inversión permanente en accesorios de laboratorio de baja frecuencia de uso.
Reducción de incertidumbre en mediciones
El uso de adaptadores y fixtures diseñados específicamente para medición de impedancia ayuda a minimizar errores derivados de conexiones manuales o adaptaciones no controladas.
Compatibilidad con plataformas HP/Agilent
Ideal para laboratorios que ya cuentan con LCR meters o analizadores de impedancia HP/Agilent y requieren ampliar capacidades temporalmente.
Flexibilidad para validación y debugging
Particularmente útil en:
- Investigación y desarrollo
- Debugging electrónico
- Validación de componentes
- Comparativas entre proveedores
- Análisis de fallas
Tipos de componentes compatibles
Componentes axiales
Aplicable a resistencias, inductores y capacitores con encapsulados axiales utilizados en electrónica industrial y potencia.
Componentes radiales
Adecuado para caracterización de capacitores electrolíticos, componentes discretos y dispositivos THT.
Componentes SMD / Chip
Permite medición estable de componentes miniatura utilizados en electrónica de alta densidad y RF.
Servicio orientado a
- Laboratorios electrónicos
- Integradores industriales
- Fabricantes OEM
- Ingeniería automotriz
- Desarrollo de PCB
- Validación EMC
- Centros de investigación
- Manufactura electrónica
Solicite disponibilidad
Ofrecemos servicio de alquiler de Agilent 16085B para proyectos de validación electrónica, caracterización de componentes y pruebas de laboratorio. Disponible para renta temporal junto con fixtures compatibles y equipos de medición de impedancia HP/Agilent.
