Nosotros contamos con un laboratorio especializado para
realizar diversas pruebas y análisis de aceite de ruptura
dieléctrica para aceite dieléctrico de
transformares todos bajo las normas ASTM. Disponemos de maquinas
portátiles automáticas al 100% Ideal para hacer pruebas en
campo y así minimizar la contaminación de las muestras. Estamos
ubicados en la ciudad de Monterrey.
Maquina
de Ruptura De Aceite Dieléctrico.
IEC60156/IS6792/BS5874.
ASTM D1816
ASTM D877
Voltaje de
ruptura hasta 80kV.
Prueba de 5
minutos y estándar.
Rango
de voltajes: 0.5kv/s±5%, 2kv/s±5%, 3kv/s±5%,5kv/s±5%
Peso 41
Kg.
Medida: 620 mm*430mm*330mm
También
tenemos equipos de campo en renta o hacemos los análisis para
pruebas de viscosidad, humedad con Titulador Colurimetrico (Karl
Fischer) y colorimetría (Oberco) usamos los estándares ASTM
D1524 D1533 D1816 D877 D445. Únicos en la industria
transparentes al 100% podemos tomar videos de TODAS las pruebas
que realizamos.
Nuestro
video de youtube con la maquina de ruptura para aceite dieléctrico:
|
 |

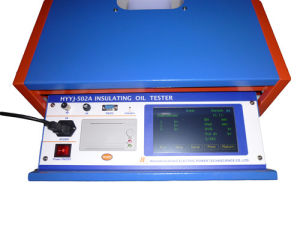

Maquina de proceso automático HYYJ-502A
-
La
computadora es de doble procesador.
-
Tan solo
se aprieta el botón de la norma.
-
El
equipo es 100% automático minimizando así el error
humano.
-
Se realizan
automáticamente las 5 pruebas de ruptura.
-
El equipo guarda las 5 medidas en memoria.
-
El equipo indica la temperatura del aceite.
-
El equipo calcula los valores
estadísticos según las
normas; el promedio y la desviación estándar.
-
La impresora nos imprime el reporte completo.
-
Se puede conectar a la PC para bajar los datos.
|
¿Qué es la
prueba de voltaje de ruptura dieléctrica de aceite?
En pocas
palabras, una prueba de voltaje de ruptura dieléctrica es una
medida del estrés eléctrico
que un
aceite aislante puede resistir sin averías. La prueba se realiza
usando un
recipiente de prueba que tiene dos electrodos montados en él,
con un espacio entre
ellos. Se
coloca una muestra del aceite a probar en el recipiente y se
aplica un voltaje de CA.
aplicado a
los electrodos. Esta tensión aumenta hasta que el aceite se
descompone -
es decir,
hasta que pasa una chispa entre los electrodos. El voltaje de
prueba es entonces
inmediatamente apagado. El voltaje al que ocurrió la falla es la
prueba
resultado,
y generalmente se evalúa comparándolo con las pautas
establecidas en varios
estándares, o en las especificaciones del fabricante de aceite.
El método
exacto para realizar la prueba está determinado por el estándar
que se usa de la ASTM.
El
estándar típicamente define parámetros tales como el tamaño y la
forma de los electrodos, el espacio entre ellos, la velocidad a
la que se aumenta la tensión de prueba, cuántas veces se repite
la prueba y si el aceite se agita o no durante el examen.
¿Quién
necesita realizar pruebas de voltaje de ruptura dieléctrica?
Hay muchos
tipos de organizaciones que se benefician de realizar pruebas en
el aceite de transformadores. Éstas incluyen:
Contratistas de servicios públicos (principalmente en
subestaciones)
Empresas
de servicios públicos (principalmente en centrales eléctricas)
Compañías
ferroviarias (transformadores reductores HV de locomotoras y
contactos)
Laboratorios de pruebas de aceite (que brindan servicios de
pruebas)
Fabricantes de transformadores y conmutadores (control de
calidad del aceite)
Compañías
petroleras (prueba de aceite nuevo durante la fabricación)
¿Qué tipos
de aceite aislante se pueden probar?
Mientras
que el término genérico "aceite" se usa casi universalmente para
describir los fluidos aislantes, actualmente hay cinco
diferentes tipos de fluidos aislantes de uso común.
Estos son:
Aceite
mineral
Fluidos de
hidrocarburos de alto peso molecular (HMWH)
Fluidos de
silicona
Fluidos de
ésteres sintéticos
Fluidos de
éster natural (aceite vegetal)
Todos
estos tipos de aceite pueden probarse para determinar el voltaje
de ruptura dieléctrica y probarse con los conjuntos de prueba de
rango Megger OTS.
El aceite
mineral es el fluido aislante más común y ha estado en uso desde
finales del siglo XIX. Hay muchos Transformadores llenos de
aceite mineral que han estado en uso continuo por más de 50
años. Los aceites minerales se refinan de ya sea crudo nafténico
o más recientemente, a partir de crudo parafínico.
HWMH,
silicio, éster sintético y fluidos de éster natural son
desarrollos más recientes y, a menudo, son preferidos porque son
mucho menos inflamables que el aceite mineral. ASTM D5222
especifica que para aislar fluidos para calificar como "menos
inflamables" deben tener un punto de combustión de al menos 300
ºC.
Los cinco
fluidos difieren significativamente en la forma en que se
comportan en presencia de humedad. El aceite mineral es el menos
satisfactorio, e incluso pequeñas cantidades de agua reducen
significativamente su voltaje de ruptura. El fluido de silicona
también es rápido afectada por pequeñas cantidades de humedad,
mientras que los fluidos de éster se comportan muy bien en
presencia de humedad y pueden típicamente mantienen un voltaje
de ruptura de más de 30 kV con más de 400 ppm de contenido de
agua. Este es uno de las razones por las que los ésteres duran
mucho más tiempo en el servicio.Esta tabla no es exhaustiva,
pero da una buena indicación de los tipos de fluido aislante que
se usan en diversas aplicaciones. También muestra qué tipos de
fluido se pueden probar con la gama de ruptura dieléctrica
Megger OTS juegos de prueba de voltaje Equipo Fluido Tipo E.
Aplicaciones del aceite de transformador:
Transformadores llenos de aceite.
Rompedores de circuito.
Tap
Changers.
Interruptores.
Fusibles.
Equipo
eléctrico sumergido en aceite.
Juego de
soldadura.
Máquina
de rayos X.
Bomba
sumergible <BR.
Características sobresalientes.
Excelentes características aislantes.
Alta
resistencia dieléctrica.
Factor de
baja potencia inhibido para minimizar la formación de ácidos y
lodo de la oxidación.
Mejores
propiedades de transferencia de calor que otros aceites
tradicionales.
Buena
fluidez a baja temperatura debido al muy bajo punto de fluidez.
No
corrosivo para cobre y aleaciones de cobre.
Alto
punto de inflamación.
Sin PCB
Compatible con material utilizado en Transformadores y equipos
Resiste
la oxidación y la formación de depósitos.
DISPONEMOS DE TODOS LOS ESTÁNDARES ASTM IMPRESOS QUE INDICAN LA
MANERA ADECUADA DE MANEJAR LAS MUESTRAS Y REALIZAR TODAS LAS
PRUEBAS DE ACEITE.
|
